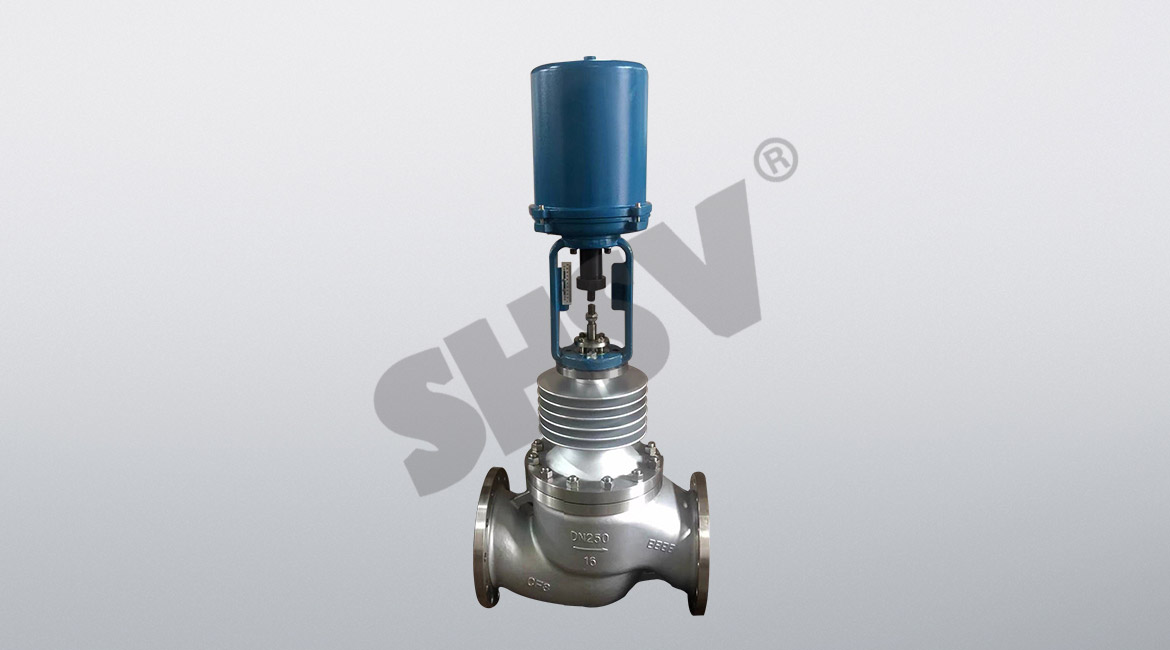

ZDLP電子式電動單座調節閥,由PS系列和3610系列直行程電動執行機構和低流阻直通單座閥組成（也可配其它品牌直行程執行機構）。電動執行機構為電子式一體化結構，內有伺服放大器,輸入控制信號（4-20mADC或1-5VDC）及電源即可控制閥門開度，達到對壓力、流量、液位、溫度等工參數的調節。具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。控制精度和性能比DKZ型有明顯提高。
單座閥適用于對泄露量求嚴格、閥前后壓差低及有一定粘度的場合。廣泛應用于電力、冶金、化工、石油、環保、輕工、設備等行業。
1、主要技術參數
| 型號 | 額定輸出力N | 速度mm/s | 技術參數 | ||||
| PSL | 361L | PSL | 361L | PSL | 361L | PSL | 361L |
| 201 |
361LSA-08 361LXA-08 |
1000 |
800 800 |
0.25 |
4.2 4.2 |
電源：AC220V 50Hz 輸入信號：DC4-20mA DC1-5V （信號線用屏蔽線） 輸出信號：DC4～20mA 防護等級：IP67 帶手輪 |
電源：AC220V 50Hz 輸入信號：DC4-20mA DC1-5V （信號線用屏蔽線） 輸出信號：DC4～20mA 防護等級：相當IP55 隔爆標志：ExdⅡBT4 帶手柄 |
| 202 |
361LSA-20 361LXA-20 |
2000 |
2000 2000 |
0.50 |
2.1 2.1 |
||
| 204 |
361LSB-30 361LXB-30 |
4500 |
3000 3000 |
0.50 |
3.5 3.5 |
||
| 208 |
361LSB-50 361LXB-50 |
8000 |
5000 5000 |
1.00 |
1.7 1.7 |
||
| 312 | 361LSC-65 | 12000 | 6500 | 0.60 | 2.8 | ||
| 325 | 361LSC-99 | 25000 | 10000 | 1.0 | 2.0 | ||
2、性能指標
| 項目 | 指標值 | ||
| 基本誤差％ | 配361L 2.0； 配PSL 0.1 | ||
| 回差％ | 2.5 | ||
| 死區％ | 1.0 | ||
| 始終點偏差％ | 電開 | 始點 | ±2.5 |
| 終點 | ±2.5 | ||
| 電關 | 始點 | ±2.5 | |
| 終點 | ±2.5 | ||
| 可調范圍 | 30：1 | ||
| 額定行程偏差％ | 2.5 | ||
| 允許泄量L/H |
單密封符合JB/T7387-94 IV級 小于閥的額定容量×10-4 雙密封符合JB/T7387-94 Ⅲ級 小于閥的額定容量×10-3 |
||
3、允許壓差
| 公稱通徑 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | |||
| 閥座直徑 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 執行機構 | 允許壓差△P（MPa） | ||||||||||||
| 配PSL | PSL202 |
6.4 3.14 |
6.4 1.92 |
6.4 1.23 |
5.1 0.78 |
||||||||
| PSL204 | 4.31 | 2.76 | 1.76 |
6.4 1.04 |
6.4 0.69 |
5.62 0.44 |
|||||||
| PSL208 | 1.86 | 1.23 | 0.78 |
6.4 0.50 |
5.31 0.35 |
3.97 0.20 |
|||||||
| PSL320 |
1.26 |
0.87 | 0.49 |
6.4 0.32 |
4.14 0.22 |
||||||||
| 配361L | 361LSA-20 |
6.4 3.14 |
6.4 1.92 |
6.4 1.23 |
6.4 0.78 |
||||||||
| 361LSB-50 |
6.4 1.16 |
6.4 0.76 |
6.25 0.49 |
||||||||||
| 361LSC-65 |
6.4 0.64 |
4.32 0.41 |
3.23 0.28 |
||||||||||
| 361LSC-99 | 0.63 | 0.44 | 0.25 |
3.31 0.16 |
0.27 0.11 |
||||||||
注：
1、同一格內上排為雙密封型允許壓差，下排為單密封型允許壓差。
2、實際配置需根據具體工藝參數確定。如果允許壓差不清楚或最大工作壓差超出列表范圍，請與我們聯系，采取適當方法可解決。
4、外形尺寸
| 公稱通徑 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | ||
| L(mm) | PN1.6MPa | 184 | 222 | 254 | 276 | 298 | 352 | 451 | 600 | 720 | 820 | |
| PN4.0MPa | 197 | 235 | 267 | 292 | 317 | 368 | 473 | 600 | 760 | 850 | ||
| PN6.4MPa | 210 | 251 | 286 | 311 | 337 | 394 | 508 | 650 | 800 | 870 | ||
| H1(mm) | 72 | 87 | 92 | 105 | 110 | 127 | 174 | 209 | 300 | 350 | ||
| 配PSL | H(mm) | 普通型 | 750 | 765 | 767 | 845 | 857 | 875 | 1025 | 1045 | 1252 | 1545 |
| 散熱片型 | 900 | 930 | 937 | 1025 | 1042 | 1085 | 1285 | 1305 | 1805 | 1825 | ||
| D(mm) | 176 | 225 | ||||||||||
| 重量(KG) | 23.5 | 33.5 | 40.5 | 69 | 84 | 112 | 189 | 262 | 415 | 635 | ||
| 配361L | H(mm) | 普通型 | 513 | 650 | 652 | 770 | 782 | 800 | 1080 | 1125 | 1345 | 1365 |
| 散熱片型 | 663 | 815 | 822 | 950 | 967 | 1010 | 1340 | 1385 | 1625 | 1645 | ||
| D(mm) | 225 | 310 | ||||||||||
| 重量(KG) | 31 | 49 | 56 | 84 | 99 | 127 | 242 | 315 | 463 | 683 | ||
