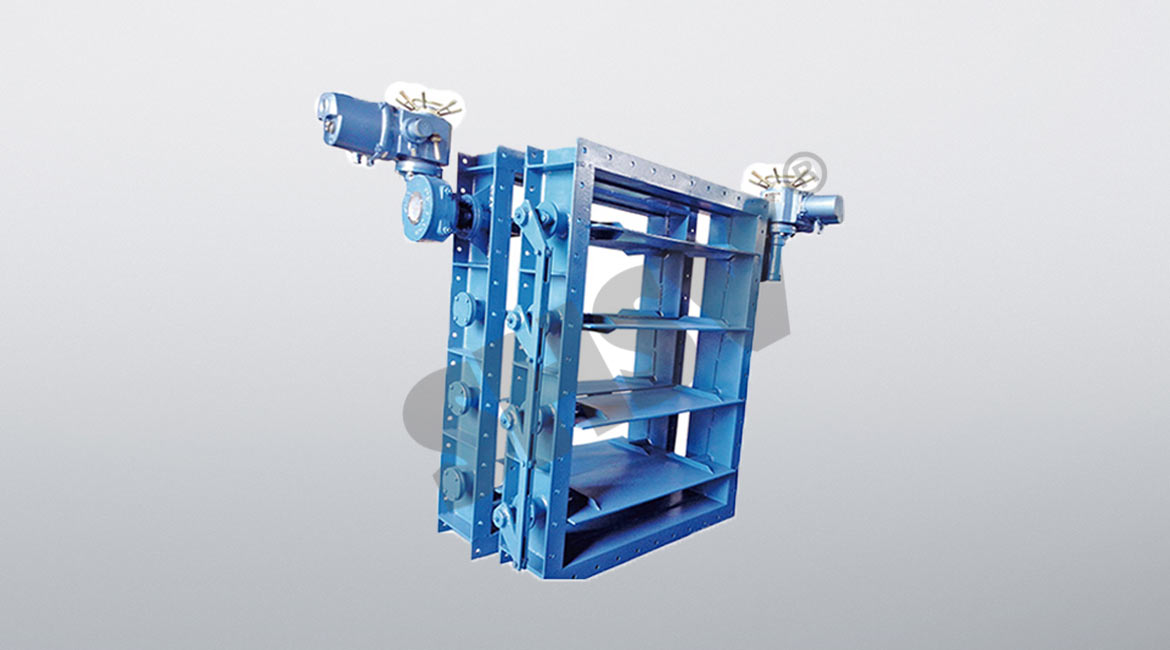

結構特點及用途
本閥采用優質合金鋼焊接具有體積小、重量輕、耐磨、壽命長，流阻小流通截面大、啟閉靈活。本閥廣泛用于冶金、建材、石化、輕 工等行業管道中、對氣體、半流體、含粉塵氣體等介質流量進行啟閉、自動調節或遠距離控制。
主要性能
泄漏率：普通型<3%
電源電壓：220V或380V.AC
氣源：0.5MPa
輸入信號：0-10 （4-20） mA.Dc或開關量信號
主要外形及連接尺寸
|
口徑 A1 XB1 |
A3XB3 | A2XB2 | b | n-Φd | L | FD9Z41-1 | FD9T41 | FD641 | FD341 | 質量 （Kg） | |
| L1 | 執行器 | 執行器 | 執行器 | 執行器 | |||||||
| 120x120 | 200X200 | 170x170 | 10 | 8-Φ12 | 140 | 390 | DKJ-210 |
DTII 6320 -M |
QGBII- D63x120 |
S-01 | 80 |
| 160X160 | 240x240 | 210x210 | 430 | 89 | |||||||
| 200X200 | 280X280 | 258X258 | 14 | 470 | 105 | ||||||
| 250X250 | 330X330 | 300X300 | 520 | 112 | |||||||
| 320X320 | 400X400 | 370X370 | 16 | 170 | 590 | 148 | |||||
| 400x400 | 500X500 | 470X470 | 12-Φ15 | 190 | 670 | 170 | |||||
| 500X500 | 600X600 | 570X570 | 800 | DKJ-310 |
DTII 100 20-M |
QGBII- D100x160 |
S-02 | 210 | |||
| 630X630 | 750X750 | 710X710 | 18 | 16-Φ17 | 210 | 930 | 260 | ||||
| 800x800 | 920X920 | 880X880 | 1180 | 372 | |||||||
| 1000x1000 | 1120x1120 | 1080X1080 | 20-Φ17 | 250 | 1380 | DKJ 410 |
DTII 300 40-M |
QGBII- D200x250 |
S-03 | 540 | |
| 1250x1250 | 1370X1370 | 1330X1330 | 20 | 24-Φ17 | 1630 | 810 | |||||
| 1600X1600 | 1740x1740 | 1690X1690 | 24 | 32-Φ19 | 300 | 2040 | DKJ-510 DKJ-610 |
DTII 100 70-M |
QGBII- D250x40 0 |
S-05 | 1240 |
| 2000X2000 | 2140X2140 | 2095X2095 | 40-Φ19 | 2630 | 3030 | ||||||
| 2500X2500 | 2650X2650 | 2600X2600 | 28 | 52-Φ22 | 400 | 3130 | DKJ 710 | S-06 | 3640 | ||
| 3000X3000 | 3150x3150 | 3100x3100 | 60-Φ22 | 3630 | 4150 | ||||||
注：
1.本閥與上述配電動執行器組合外，還可與其它電動、氣動、液動、電液動執行器組合使用。
2. 有關執行器原理、接線圖、技術參數見"附錄"。
3. 本閥可按用戶要求制造（非水平安裝時，請在合同中注明夾角）。
4. 整機質量為閥體質量+執行器質量。
5. 需附件請注在合同中注明（操作器、伺服放大器、控制箱、電磁閥、空氣過濾減壓器）。
