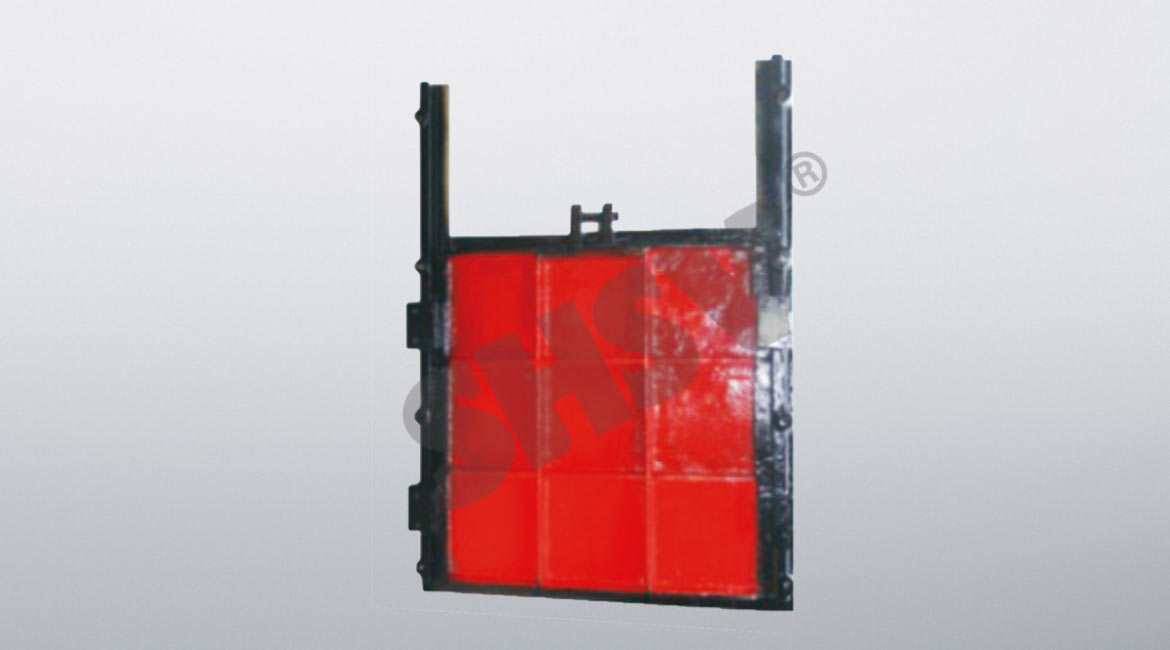

一、 ZMQF-鑄鐵鑲銅方閘門范圍：

       ZMQF-鑄鐵鑲銅方閘門又名鑄鐵方閘門，方閘門，主要用于給排水、防汛、灌溉、水利、水電工程中，用來截止、疏通水流或起調節水位的作用，根據建設部通用標準和美國AWWA標準設計生產。它采用獨特的外弧形設計，結構合理、受力均勻，采用優質灰口鑄鐵或球墨鑄鐵、不銹鋼制造，止水密封面鑲銅條或橡膠，并經精密加工后配研，達到平面接觸密封，密封性能好，當密封止水性能下降時，可通過楔塊裝置的調整加以解決。

二、ZMQF-鑄鐵鑲銅方閘門產品概述：

1、ZMQF-鑄鐵鑲銅方閘門由門框、閘板、導軌、密封條、傳動螺桿、吊塊螺母/吊耳和可調整密封機構等部件組成，其中門框和閘板均由優質灰口鑄鐵或球墨鑄鐵制成，導軌左右對稱布置且用不銹鋼螺栓定位銷與門框二側端部連接 （對中小口徑的閘門，其導軌可與門框澆注成一體），導軌長度一般為閘門全開啟高度的1/2～1/3，因而整體結構強度高、剛性高、耐磨、耐腐蝕性好、承壓能力大。
2、通過楔塊裝置的楔緊達到密封，密封材料為銅合金或橡膠，并經精密加工后配研，故密封性好。
3、采用預埋鋼板或預埋螺栓式安裝，安裝、調試、使用、維護方便，使用壽命長。
4、品種規格齊全，適應性廣。
5、與啟閉機配套使用，閘門為工作部分，啟閉機為閘門開啟與關閉的執行部分，啟閉機由人力、電機或氣動、液壓機構帶動傳動裝置的齒輪、蝸輪蝸桿等運轉，驅動傳動螺母或螺桿轉動使閘軸作垂直升降運動，從而開啟或關閉閘門，達到水、關水或調節水位的目的。

三、ZMQF-鑄鐵鑲銅方閘門主要技術性能參數：

1、型號與規格：  方閘門：明桿式 ZMQF DN200～DN2500mm
2、ZMQF-鑄鐵鑲銅方閘門主要性能指標：
 a）閘門密封面配合間隙≤0.1㎜，密封座厚度大于10㎜。
 b）密封面每米長度滲水量：正向≤0.7L/min ·m   反向≤1.25L/min ·m
 c）公稱壓力≤0.1Mpa；密封試驗壓力0.1Mpa。
 d）工作環境：溫度-20℃～120℃   濕度：95%    工作介質：水與污水PH值：5～10
 e）安裝位置：正常狀態下正向迎水、處于鉛垂狀態。
 f）最大工作水頭：單向受壓：正向：10m   反向：5m   雙向受壓：均為10m
 g）啟閉速度：不小于0.2m/min，不大于1.5m/min。
 h）閘框距邊壁距離≥300㎜，距池底距離≥150㎜～250㎜。
